มีข้อกำหนดมาตรฐานสำหรับเฟืองเกลียวแบบขับเคลื่อนหรือไม่?
ในฐานะซัพพลายเออร์ของเฟืองเกลียวแบบขับเคลื่อน ฉันมักจะพบคำถามจากลูกค้าเกี่ยวกับข้อกำหนดมาตรฐานของส่วนประกอบทางกลที่จำเป็นเหล่านี้ เฟืองเกลียวแบบขับเคลื่อนมีบทบาทสำคัญในอุตสาหกรรมต่างๆ โดยส่งกำลังและการเคลื่อนที่ระหว่างเพลาที่ไม่ขนาน การทำความเข้าใจข้อกำหนดมาตรฐานเป็นสิ่งสำคัญสำหรับทั้งผู้ผลิตและผู้ใช้ปลายทางเพื่อให้มั่นใจถึงการทำงานที่เหมาะสมและความเข้ากันได้
พื้นฐานของเฟืองเกลียวแบบขับเคลื่อน
เฟืองเกลียวแบบขับเคลื่อนเป็นเฟืองบายศรีชนิดหนึ่ง เฟืองดอกจอกแบบเกลียวมีฟันที่โค้งและเอียงไปทางแกนเฟืองซึ่งแตกต่างจากเฟืองตรง การออกแบบนี้มีข้อดีหลายประการ เช่น การทำงานที่ราบรื่นยิ่งขึ้น ความสามารถในการรับน้ำหนักบรรทุกที่สูงขึ้น และลดระดับเสียงรบกวน เฟืองเกลียวขับเคลื่อนคือเฟืองที่รับการเคลื่อนที่และกำลังจากเฟืองขับในระบบเกียร์
มาตรฐานสากลและอุตสาหกรรม
มีมาตรฐานสากลและมาตรฐานเฉพาะอุตสาหกรรมสำหรับเฟืองเกลียวที่ขับเคลื่อนด้วย มาตรฐานหนึ่งที่รู้จักกันดีที่สุดคือชุด ISO (International Organization for Standardization) มาตรฐาน ISO ครอบคลุมแง่มุมต่างๆ ที่เกี่ยวข้องกับเกียร์ รวมถึงลักษณะฟัน ระยะพิทช์ และคุณสมบัติของวัสดุ ตัวอย่างเช่น ISO 1328 กำหนดเกรดความแม่นยำสำหรับเฟืองทรงกระบอก ซึ่งสามารถนำไปใช้กับเฟืองดอกจอกเกลียวบางลักษณะได้เช่นกัน
ในสหรัฐอเมริกา สมาคมผู้ผลิตเกียร์แห่งอเมริกา (AGMA) ได้พัฒนามาตรฐานที่ครอบคลุมสำหรับเกียร์ มาตรฐาน AGMA ให้แนวทางโดยละเอียดเกี่ยวกับการออกแบบ การผลิต และการตรวจสอบเกียร์ มาตรฐานเหล่านี้คำนึงถึงปัจจัยต่างๆ เช่น รูปทรงของเกียร์ ผิวสำเร็จ และความแข็งแรงของความล้า สำหรับเฟืองเกลียวแบบขับเคลื่อน มาตรฐาน AGMA ช่วยให้มั่นใจได้ว่าเฟืองสามารถรับน้ำหนักที่คาดหวังและทำงานได้อย่างมีประสิทธิภาพตลอดอายุการใช้งาน
ข้อมูลจำเพาะมาตรฐานที่สำคัญ
โปรไฟล์ฟัน
ลักษณะฟันของเฟืองเกลียวแบบขับเคลื่อนถือเป็นข้อกำหนดที่สำคัญ ลักษณะฟันที่พบมากที่สุดคือลักษณะที่ไม่ม้วน เส้นโค้งที่ไม่ม้วนให้อัตราส่วนความเร็วคงที่ระหว่างการขับขี่และเกียร์ขับเคลื่อน ซึ่งจำเป็นสำหรับการส่งกำลังที่ราบรื่นและมีประสิทธิภาพ รูปร่างของโปรไฟล์ฟันส่งผลต่อรูปแบบการสัมผัสระหว่างเกียร์ ซึ่งจะส่งผลต่อการกระจายน้ำหนักและลักษณะการสึกหรอ
ขว้าง
สนามเป็นอีกหนึ่งข้อกำหนดที่สำคัญ หมายถึงระยะห่างระหว่างจุดที่สอดคล้องกันบนฟันที่อยู่ติดกัน ระยะพิทช์มีหลายประเภท เช่น พิทช์ทรงกลมและพิทช์เส้นผ่านศูนย์กลาง ระยะพิทช์ของเฟืองเกลียวที่ขับเคลื่อนด้วยจะกำหนดขนาดและระยะห่างของฟัน ซึ่งสัมพันธ์กับอัตราส่วนความเร็วของเฟืองและความสามารถในการส่งแรงบิด
โมดูล
ในระบบเมตริก โมดูลจะใช้เพื่อกำหนดขนาดของเฟือง โมดูลนี้คืออัตราส่วนของเส้นผ่านศูนย์กลางพิทช์ต่อจำนวนฟัน โมดูลที่ใหญ่กว่าหมายถึงเกียร์ที่ใหญ่กว่าและมีฟันที่แข็งแรงกว่า ซึ่งสามารถส่งแรงบิดได้มากขึ้น
มุมเกลียว
มุมเกลียวของเฟืองเกลียวที่ขับเคลื่อนคือมุมระหว่างรอยฟันและแกนเฟือง มุมเกลียวส่งผลต่อความราบรื่นของการทำงาน ความสามารถในการรับน้ำหนัก และแรงขับในแนวแกน โดยทั่วไปมุมเกลียวที่ใหญ่ขึ้นจะทำให้การทำงานราบรื่นขึ้น แต่ยังสร้างแรงขับในแนวแกนที่สูงขึ้นด้วย ผู้ผลิตจำเป็นต้องเลือกมุมเกลียวอย่างระมัดระวังตามความต้องการใช้งานเฉพาะ
วัสดุและการบำบัดความร้อน
วัสดุที่ใช้สำหรับเฟืองเกลียวขับเคลื่อนเป็นปัจจัยสำคัญต่อประสิทธิภาพการทำงาน วัสดุทั่วไป ได้แก่ เหล็ก เหล็กหล่อ และทองแดง เหล็กถูกนำมาใช้กันอย่างแพร่หลายเนื่องจากมีความแข็งแรงสูงและทนต่อการสึกหรอได้ดี กระบวนการอบชุบด้วยความร้อน เช่น การชุบแข็งและการอบคืนตัว สามารถปรับปรุงคุณสมบัติทางกลของวัสดุได้ดียิ่งขึ้น โดยเพิ่มความแข็งและความแข็งแรงของเกียร์
การปรับแต่งเทียบกับมาตรฐาน
แม้ว่าจะมีข้อกำหนดมาตรฐานสำหรับเฟืองเกลียวแบบขับเคลื่อน แต่การใช้งานจำนวนมากจำเป็นต้องมีโซลูชันที่ปรับแต่งเอง ตัวอย่างเช่น ในเครื่องจักรที่มีความแม่นยำสูงหรืออุปกรณ์พิเศษ เกียร์มาตรฐานอาจไม่ตรงตามข้อกำหนดเฉพาะ ในกรณีเช่นนี้ ผู้ผลิตจำเป็นต้องออกแบบและผลิตเฟืองเกลียวขับเคลื่อนแบบสั่งทำพิเศษ
การปรับแต่งอาจเกี่ยวข้องกับการปรับเปลี่ยนโปรไฟล์ฟัน พิทช์ หรือมุมเกลียวเพื่อให้ได้อัตราส่วนความเร็ว ความจุแรงบิด หรือระดับเสียงที่เฉพาะเจาะจง อย่างไรก็ตาม แม้ในเกียร์ที่สั่งทำพิเศษ หลักการพื้นฐานของข้อกำหนดมาตรฐานก็ยังคงใช้เป็นข้อมูลอ้างอิง
ข้อเสนอของเราในฐานะซัพพลายเออร์

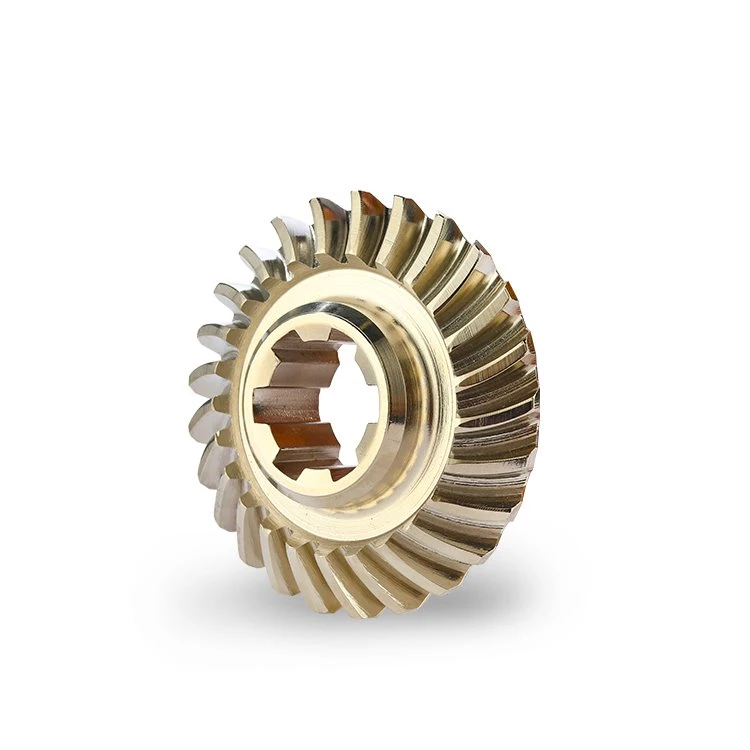

ในฐานะผู้จำหน่ายเฟืองเกลียวแบบขับเคลื่อน เรามีความรอบรู้ในเรื่องเกียร์มาตรฐานและเกียร์ที่ออกแบบเป็นพิเศษ เรามีเฟืองเกลียวขับเคลื่อนที่หลากหลายซึ่งสอดคล้องกับมาตรฐานสากลและมาตรฐานอุตสาหกรรม สายผลิตภัณฑ์ของเราประกอบด้วยเกียร์เอียงเกลียวแสงซึ่งเหมาะสำหรับการใช้งานที่มีโหลดค่อนข้างต่ำและมีความต้องการความเร็วสูง
เราก็จัดให้เช่นกันเกียร์ขับเคลื่อนระดับความสูงเท่ากันผลิตภัณฑ์ที่ได้รับการออกแบบสำหรับการใช้งานเฉพาะที่ต้องการคุณลักษณะระดับความสูงที่เท่ากัน นอกจากนี้ของเราเกียร์เอียงแบบ Helical แบบเบาซีรีส์นี้มีความสมดุลระหว่างการออกแบบน้ำหนักเบาและการส่งกำลังที่มีประสิทธิภาพ
กระบวนการผลิตของเราได้รับการควบคุมอย่างเข้มงวดเพื่อให้มั่นใจในคุณภาพของเกียร์ของเรา เราใช้อุปกรณ์เครื่องจักรขั้นสูงและเครื่องมือตรวจสอบเพื่อตรวจสอบว่าเกียร์แต่ละตัวตรงตามมาตรฐานที่กำหนด ไม่ว่าคุณจะต้องการเฟืองเกลียวแบบขับเคลื่อนแบบมาตรฐานหรือแบบสั่งทำพิเศษ เราสามารถจัดหาผลิตภัณฑ์คุณภาพสูงและการสนับสนุนทางเทคนิคอย่างมืออาชีพให้กับคุณได้
บทสรุป
โดยสรุป มีข้อกำหนดมาตรฐานสำหรับเฟืองเกลียวขับเคลื่อนซึ่งกำหนดโดยองค์กรระหว่างประเทศและอุตสาหกรรม ข้อมูลจำเพาะเหล่านี้ครอบคลุมแง่มุมต่างๆ เช่น โปรไฟล์ของฟัน ระยะพิทช์ วัสดุ และการรักษาความร้อน อย่างไรก็ตาม การปรับแต่งยังเป็นตัวเลือกที่สำคัญสำหรับการใช้งานที่มีข้อกำหนดเฉพาะอีกด้วย
หากคุณต้องการเฟืองเกลียวแบบขับเคลื่อนสำหรับโครงการของคุณ เราขอเชิญคุณติดต่อเราเพื่อขอคำปรึกษาโดยละเอียด ทีมผู้เชี่ยวชาญของเราสามารถช่วยคุณเลือกเกียร์ที่เหมาะสมที่สุดตามความต้องการใช้งานของคุณ ไม่ว่าคุณกำลังมองหาเกียร์ที่ได้มาตรฐานหรือโซลูชันที่ออกแบบตามความต้องการ เรามุ่งมั่นที่จะมอบผลิตภัณฑ์และบริการที่ดีที่สุดให้กับคุณ มาทำงานร่วมกันเพื่อรับประกันความสำเร็จของระบบกลไกของคุณ
อ้างอิง
- ISO 1328: เฟืองทรงกระบอก - ระบบความแม่นยำ
- มาตรฐานสมาคมผู้ผลิตเกียร์แห่งอเมริกา (AGMA)
- ดัดลีย์ DW (1984) คู่มือการออกแบบอุปกรณ์เชิงปฏิบัติ แมคกรอว์ - ฮิลล์
